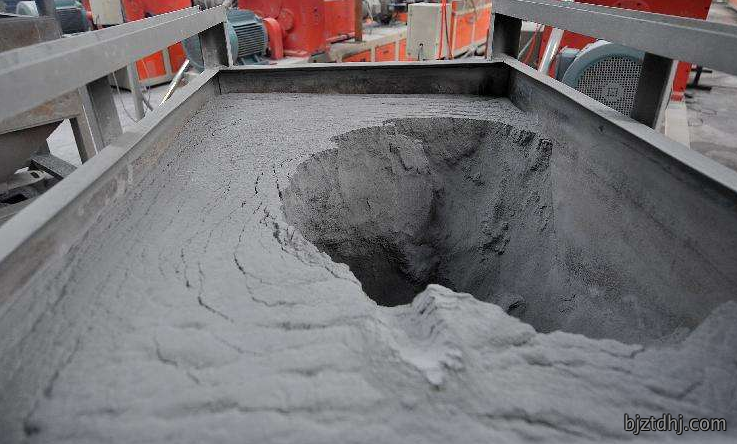

粉煤灰是火(huo)力发電廠煉粉锅炉排出的一種(zhong)工業废渣，是一種人(ren)工火山灰材料。化(hua)學組成主要是硅質和硅(gui)铝質材料，其中氧化硅、氧化铝及(ji)氧化鐵等的含量一般(ban)在85%左右，其他氧化钙、氧化镁和氧化硫的含量较低，主要由晶體矿(kuang)物和玻璃體組(zu)成。那麼(me)粉煤灰在混凝土中(zhong)有着怎樣的效應與作用呢？今天太平(ping)洋小编就带大家一探究(jiu)竟。

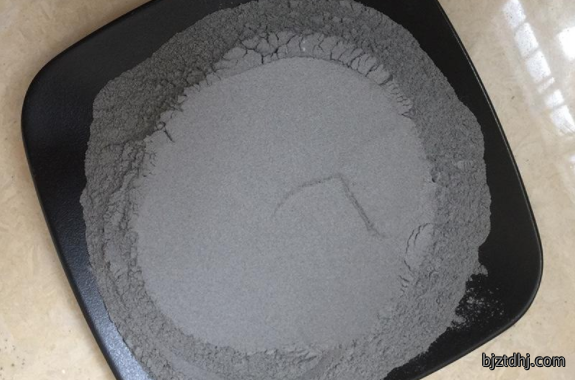

(1)温峰削减和形貌效應
粉煤灰能顯著地降低水(shui)泥水化產生的(de)温升。因為它的(de)掺入，在保持混凝(ning)土的胶結材总量不變的条件(jian)下，相應地降低了混凝土中水泥的用量(liang)。因而，水(shui)泥的水化熱量(liang)降低，掺量(liang)增大時，降低(di)更多。盡管其本身在混凝土中將產(chan)生火山灰(hui)反應，要放(fang)出水(shui)化熱，但是，这種反應滞后於混凝土中的(de)水泥水化反(fan)應，而且時間也(ye)拉得很(hen)长，其反應熱(re)可以忽略。所以， 粉煤灰有良好的(de)温峰削减效應，能减少因温升過(guo)大造成的混凝土開(kai)裂，提高混凝(ning)土的體积稳定性。粉煤灰顆粒絕大多数為(wei)玻璃球體，掺入混凝(ning)土(tu)中可减小内摩擦力，从而减少混凝(ning)土中用水(shui)量，並使混凝土孔結構得到改善(shan)，孔径不(bu)断細化(hua)，孔道曲折程度增大，因此，掺粉煤灰混凝土具有良好(hao)的抗渗(shen)透能力。
(2)火山灰活性效應和吸(xi)附作(zuo)用
粉煤灰顆粒含有活性SiO2和Al2O3,它們不断吸收水泥水化生成的Ca(OH)2,生成水化硅酸钙(gai)和(he)水化铝酸钙，並和游离石灰以及高碱度水化(hua)硅(gui)酸钙產生二次反應，生成強度更高、稳定性更(geng)優、数量更多的低(di)碱(jian)度水化硅酸钙，改善水化胶(jiao)凝物質的組(zu)成，並减少或消(xiao)除了游离石灰，且粉煤灰混凝土水(shui)化時產生的大量C一S一H凝胶會吸收和固定大量Na+,K+和氯化物，使混凝土孔溶液中的有效碱和氯离子(zi)含量大大减少，因(yin)而有效抑製碱一集(ji)料反應，减少(shao)氯离子的侵蚀。
(3)微集料填充效應
水泥粒子(zi)之間填(tian)充性並不好，通常其平均粒径為20~30μm,而粉煤灰(I,Ⅱ級)的平均粒径比水泥小，超細粉煤灰更小(xiao)，平均粒径3~6μm。因此，如果在(zai)水泥中掺入粉(fen)煤灰，則可(ke)大幅度改善胶(jiao)凝材料顆粒的填充性，提高水(shui)泥(ni)石的致密度。純粉煤灰的(de)相對密度(du)比水泥的相對密度要小，在取(qu)代細度相近、重量相当的水(shui)泥時，可使(shi)細顆粒含量增多，这些顆粒(li)填充在水泥粒子之間和界面的(de)空隙中，使水泥石結構和界面結構更為(wei)致密。同時(shi)，粉(fen)煤灰中(zhong)活性成分火山灰反應生成的水化硅酸钙C一S一H凝胶，能填塞了水泥石中毛細孔隙，堵塞渗透通道，从而使混凝土的(de)抗渗性大幅提高。这樣(yang)，水和侵蚀介質难以進(jin)入混凝土的内部(bu)，因(yin)而極(ji)大地提高了 混凝土的耐久性。以上(shang)效應或作用(yong)协同发挥，極大的提高了混凝土的耐久性。
全國服務熱線
