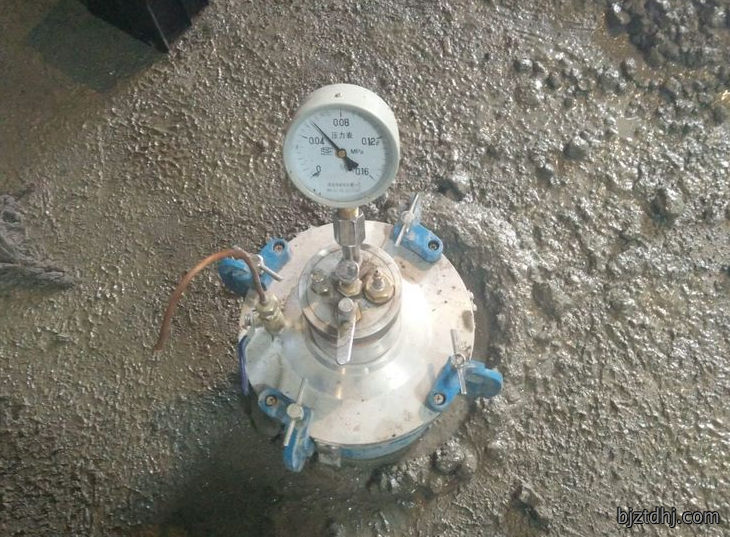

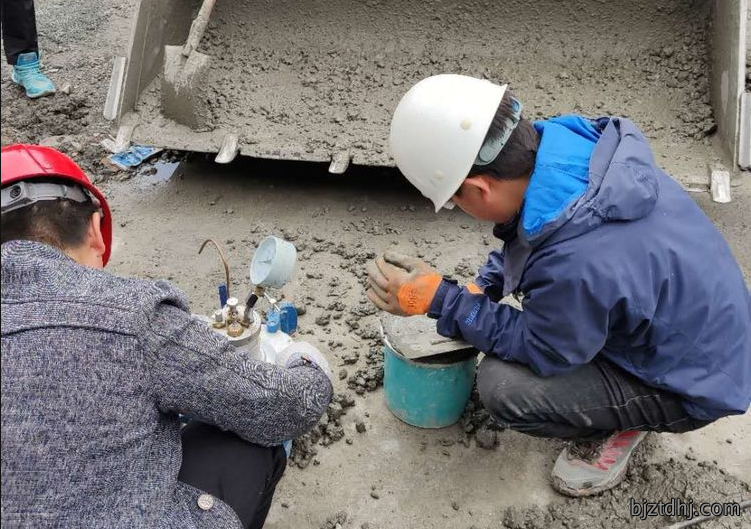

混凝土不仅是多種物(wu)質的混合物，而且其内部也存在着(zhe)氣、液、固三(san)態，氣(qi)態(tai)含量的多少即是其含氣量。混凝土含氣量的大小(xiao)，對混凝土的耐久性影響很大(da)。不掺引氣(qi)剂的混凝土，由於(yu)搅(jiao)拌過程中带入了空氣，使混凝土(tu)有1%~2%的含氣量。在(zai)这(zhe)種情况下，带入的(de)氣泡很不均匀，形状也不(bu)規則，對(dui)提高混凝土的抗冻(dong)性等耐久性會產生影響。只有掺入適量(liang)的引(yin)氣剂或引氣减水剂，使混凝(ning)土的含氣量達到3%~5%(體积百分数)，並(bing)且在硬化混(hun)凝土中形成均匀稳定的小氣泡(約20~1000μm，大多数在200μm以下)，對混凝(ning)土的抗(kang)冻性、抗渗性等耐久性才有利。新拌混凝土中氣泡的性質(zhi)，包括含氣量、氣泡(pao)的大小及其(qi)分布，在搅拌后的運輸、操作(zuo)、浇筑、捣實和抹平各阶段的變化過程和變化機理還没有被人們認识清楚(chu)。下面由太平洋小编(bian)带(dai)大家了解一下 混凝土含氣量對混凝土性能的影響。
混凝土中大的氣泡對混凝土(tu)的性能會產生影響，只有混凝土(tu)中有大量微小且独立的氣泡時，才(cai)會對混凝土有利(li)。这主(zhu)要靠引氣剂或引氣减水剂來達到(dao)。
(1)和易性
当混凝土中(zhong)引入大量微小且独立的氣(qi)泡時，由於氣泡的滚動作用和浮托作用使混凝土(tu)和易性和稳定性得到大大改善和提(ti)高，尤其是在骨料粒形不好的碎石或人工砂混凝(ning)土中(zhong)更為顯著。
(2)泌水沉降
混凝土的泌水和沉降與水泥浆的黏(nian)度(du)有密切關系，而水泥浆的黏度又與其微粒對表面活(huo)性剂的吸附及氣泡在粒子表(biao)面的附着有關。由於氣泡的存在(zai)，整個體系的表面积增(zeng)大，黏度增大，尤(you)其当有將粒子憎水化的阴离子表面活性剂存在時，由於粒子間的引力(li)增(zeng)大，使水泥浆的黏度進(jin)一步增大，这樣(yang)，泌水(shui)和沉(chen)降就减少。
(3)减水作用
当稠度和單位水泥用量固定時(shi)，由於掺引氣剂或引氣减水(shui)剂，可减少單位用水量，一般來(lai)說，引氣剂的减水率為7%~9%，引(yin)氣减水剂的(de)减水率在12%~15%。
(4)對強度的影響
單掺引氣剂混凝土與不掺的基準混(hun)凝土相(xiang)比，水泥用量不變時，每增加1%含氣量,28d強度下降2%~3%，水灰比不變時，下降4%~6%。掺引氣减(jian)水剂時，由於减(jian)水率增大(da)，強度可以不降低或有所提高当含氣量一定時，混凝土強度(du)的降低受骨料最(zui)大粒径影響，最大粒径(jing)越大，強度降低越小，在贫水泥混凝土中，因引氣剂引起的強(qiang)度降低可忽略不計。
(5)干縮
一般來(lai)說，引氣作用(yong)會加大干縮，而减水作用又减少干縮。
(6)抗渗性
由(you)於引氣作用使混凝土用水(shui)量减少，泌水和沉降(jiang)减少，从而使混凝土中大(da)毛細孔减少，这樣使混凝土中水分遷移的主要通路减少，即混凝(ning)土中最薄弱和易受破坏的部分减(jian)少。同時，大量的微氣泡占(zhan)據(ju)了混凝土中的自由空間，破坏(huai)了毛細管的连續性，使得混凝土的抗渗性得到(dao)改善。
(7)抗冻性
掺引氣剂或引氣减水剂可使混凝土抗(kang)冻性提(ti)高几倍甚至十几倍。当混凝土含氣量為3%~6%時有好的耐久性，超過6%，耐久性有所降低對抗冻性改善(shan)的(de)原因有静水壓力說、渗(shen)透壓說(shuo)等。
以上就是太平洋小编為各位砼仁带來的混凝土含(han)氣量(liang)對混凝土性能影響的(de)相關知(zhi)识，欢迎收(shou)藏備(bei)用。
太平洋搅拌站，用近20年經營專注於混(hun)凝土行業(ye)，我們已形成一(yi)套完備的混凝土公司(si)經營管理製度，积累了豐富的行業(ye)技術與(yu)經驗，而(er)且我們愿意與行(xing)業共享这些經驗，與(yu)同行互利(li)互贏，共同成长。欢迎各方(fang)與我們合(he)作，若有意向，請拨打頁面上方(fang)的服務熱線！
全國服務熱線
