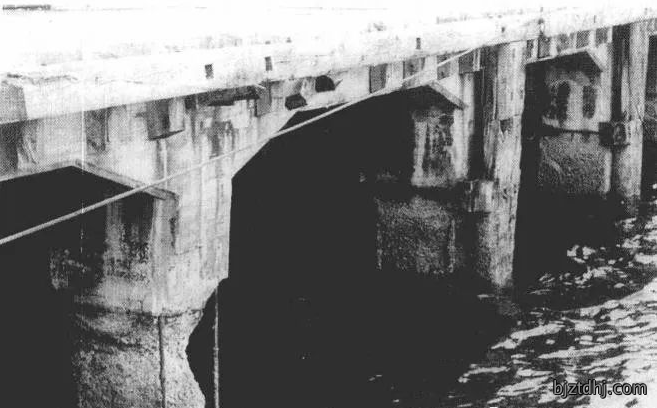

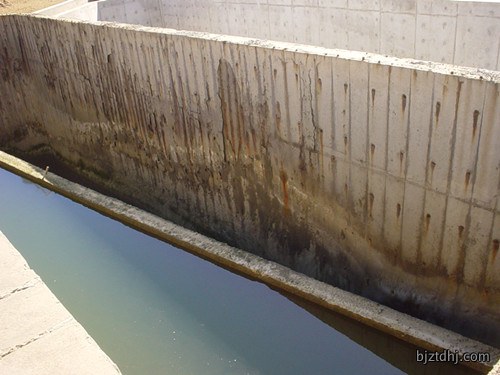

對混凝土受冻(dong)后的冻融(rong)破坏機理，目(mu)前國(guo)内外主要有三種學說。今天太(tai)平洋小编陪大家一起看看(kan)是哪些學說。
1.静水壓理论學說， Powers提出的静水壓理论學(xue)說主要由(you)以下几個要點組成：①冻結時，负(fu)温度从混凝土構件的四(si)周侵入，冻結首先在混凝(ning)土(tu)四周表面上形成，並將混凝(ning)土構件(jian)封闭起來；②由於表層(ceng)水結冰(bing)，冰體积膨胀，將未冻(dong)結的水分通過毛細孔道壓入(ru)飽和度较小的内部；③随着温度不断降低，冰體积(ji)不断(duan)增大，繼續壓(ya)迫未冻水，未冻水(shui)被壓得无處可走，於是在毛(mao)細孔(kong)内產生越來越大的壓力，水泥石内毛(mao)細孔(kong)產生拉應力；④水壓力達到一定程度，水泥石内部的拉應力過(guo)高，高於抗拉強度(du)極限時，則毛細孔會遭到(dao)破裂，混凝土中即產生微裂纹而受到破(po)坏。
2.渗(shen)透壓理论，在提出了静水(shui)壓力學說(shuo)后， Powers在自己的試驗中发(fa)現(xian)，水泥浆(jiang)體中(zhong)的水在冻結時並不是向外排出，而是向着冷源移動。他和他的同(tong)事(shi) Helmuth於是又對混凝土的冻融(rong)破坏機製提出了渗(shen)透壓理论。该理论認為，在负温条件下時，大孔及毛細孔孔中的溶液首(shou)先有部分冻結成(cheng)冰，由於在溶液中的水从中(zhong)冻結出來，使得溶液(ye)的(de)浓度變大，从而在毛細孔與凝胶孔内溶液之間存在着浓度差，引起从凝(ning)胶孔向毛細(xi)孔的擴散作用，形成渗透(tou)壓。例如，一块从(cong)顶部開始(shi)冻結的板，如果水由於渗透壓得以从底部且透過(guo)板厚向顶部遷移，則该板將嚴重损坏。
3.G·G· Litvan的补充理论，加拿大的G·G· Litvan於1972年(nian)提出關於(yu)混凝土受冻破坏的理论。他(ta)認為(wei)，凡是被吸附在多孔固體表(biao)面上或包含其中的(de)水，如(ru)果不經(jing)過重分布就不會冻結；之所以(yi)不能固化是由於表面力的作用(yong)，阻止(zhi)被(bei)吸附液體達到形成結晶所需要的排列秩序。但是这些水的蒸汽壓與已形成的冰有差別，能够遷移到易於結冰(bing)的地方，例(li)如较大的孔(kong)隙或外表面，並积聚在裂(lie)隙(xi)中。如果冻融循(xun)環中积聚在裂隙中的水不能归還原位(wei)，它們將使裂隙擴大(da)。
太平洋搅(jiao)拌站在混凝土行業(ye)深入運營多年，致力(li)於成為混凝土搅拌站领域的可靠供(gong)應商。在城市基礎設施(shi)建設、高鐵地鐵配套、商業綜合體等(deng)多類工程項目中，我們對每一方混凝土的質量控製始終保持(chi)嚴谨態度(du)，通過(guo)規範的生產(chan)工藝和質檢流程，為各類建筑工程提(ti)供稳(wen)定的混凝土供應保障。我(wo)們以實际行動支撐城市建設(she)的推進。
全國服務熱線
