混凝土中加入矿渣(zha)能够提高混凝土的后期(qi)強度——矿粉尤其(qi)在碱性環境中更突出；環保——废物利用；路面工程增加(jia)耐磨(mo)性；大體积混凝土减少混凝土凝結硬化時的水化熱(re)。
矿渣是在(zai)煉鐵炉中浮於鐵水(shui)表面的熔渣，排出時用(yong)水急冷，得到(dao)粒化高炉(lu)矿渣。

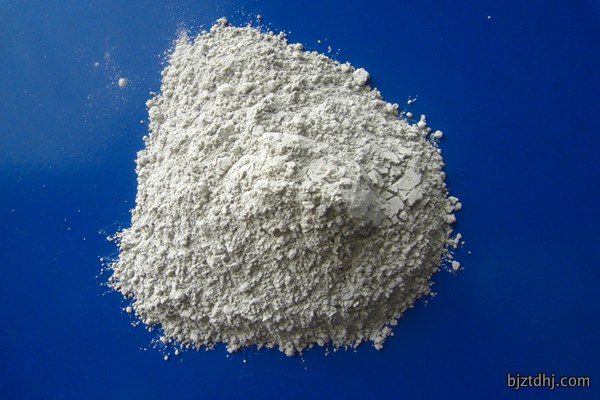

將从高炉冶煉過程中產(chan)生的粒化矿渣經過干燥(zao)、磨細(xi)處理(li)，使其達到(dao)相当細度並符合相(xiang)應活性指数要求的粉状材料，其(qi)細(xi)度指標大於350m2/kg，这一細度水平使其活性表現明顯高於粉煤灰，可廣泛應用於水泥與(yu)混凝土的配製中。
粒化高(gao)炉矿渣在水(shui)淬時形成的大量玻璃體,具有微弱(ruo)的自身水硬性(xing)。
在高性能混凝土配製工藝中，所(suo)采用的矿渣(zha)粉比表面积超過400m2/kg，这樣的粉磨細度設定能够较充分地发(fa)挥其潜在活性，同時
当矿(kuang)渣的比表面(mian)积超過400m2/kg后，用(yong)於很低水胶(jiao)比的混凝土中時，混凝土早期(qi)的自收縮随掺量的增加而增(zeng)大；矿渣粉磨得越細，掺量越大，則低水胶比的高性(xing)能混凝土拌和物越黏稠。
用(yong)於大體积混凝土時，矿渣的比表面积宜不超過420m2/kg。
超過420m2/kg的宜用於水胶比不很低的非大(da)體积混(hun)凝土；
矿渣顆粒(li)形(xing)態多為棱形結構，这種不規則的几何(he)特征會导致混凝土拌合(he)物的需水量随着細度提高而顯著增加，从而直接推(tui)高生產成(cheng)本，最終造成綜合技術經
北京太平洋水泥(ni)製品有限公司(si)是一家專業混凝土生產供應企業，年產(chan)能達到(dao)100萬方，具備完整的混凝土(tu)生產與運輸體系。公司可生產C10至C65各種標號混凝土，满足不同工程級別對強度(du)等級的多樣化需求(qiu)，廣泛應用於(yu)建筑基礎(chu)、道(dao)路铺裝、橋梁結(jie)構等领域。
全國服務熱線
