水泥體积不安定的(de)原因是什麼？為(wei)何(he)水泥中MgO及SO3含(han)量超標，要怎麼應對呢(ne)？今天太平洋水泥製品小编為大(da)家準備了硬(ying)核知识。
水泥中MgO及SO3含量(liang)超標將导致水(shui)泥體积安定性不良，所谓“體积安定性”是指水泥(ni)在硬化(hua)過程中體积變化的均匀性。
造成水泥體积不(bu)安定的原(yuan)因有三個方面：①熟料中含有過量的(de)游离(li)Ca0；②熟料中含有過量的(de)游离(li)Mg0；③水(shui)泥中掺入過量(liang)的石膏(以SO3含量計)
熟料中所含的游离CaO和MgO都是過烧的，拌水初期几(ji)乎不與水发生化學反應(ying)，而經過(guo)较长時(shi)期，在水泥已經硬化了(le)以后才慢慢開始(shi)水化，而且水化生成物Ca(OH)2，Mg(OH)2的體积都比原來CaO和Mg0的體积增加兩倍(bei)以上，致使水泥石(shi)内部產(chan)生了相当高的局部應力，从而导致水泥石開裂。
当石膏掺量過多時，SO3含量增高，在水泥硬化(hua)后石膏仍然會與固態(tai)水化铝酸钙繼續反應生成水化硫铝酸钙，體积約增大1.5倍，也會导致水泥石開裂。
那(na)麼如何(he)解決？國家(jia)標準規定，水泥的體积安定性用雷氏法或(huo)試餅沸煮法檢驗。当用(yong)雷(lei)氏法檢驗時，標準稠度水泥净(jing)浆試件(jian)煮沸3h后膨胀值不超過5mm，為體(ti)积安(an)定性合格；当(dang)用試餅沸煮法檢(jian)驗時，標準稠度净浆試件沸煮4h后，經肉眼觀察未发(fa)現(xian)裂纹，用直尺檢查没有弯曲，為體(ti)积安(an)定性合格。当用这兩種方法檢驗結果相矛盾時,以雷氏法結论為準。
上述(shu)兩種方法均是(shi)通過沸煮加速游离氧化钙水化而檢驗安定性的，所以只能檢查游离氧化钙(gai)所引起的水泥安定(ding)性不良問題。水泥中的氧化镁(mei)只有在壓蒸条件下才(cai)能加速熟化，石膏(SO3)的危害則需长(zhang)期浸在常温水中才能发(fa)現，所以檢查氧化镁、石膏导(dao)致安定性不良問題(ti)應分別采取壓蒸法和长期浸水法。

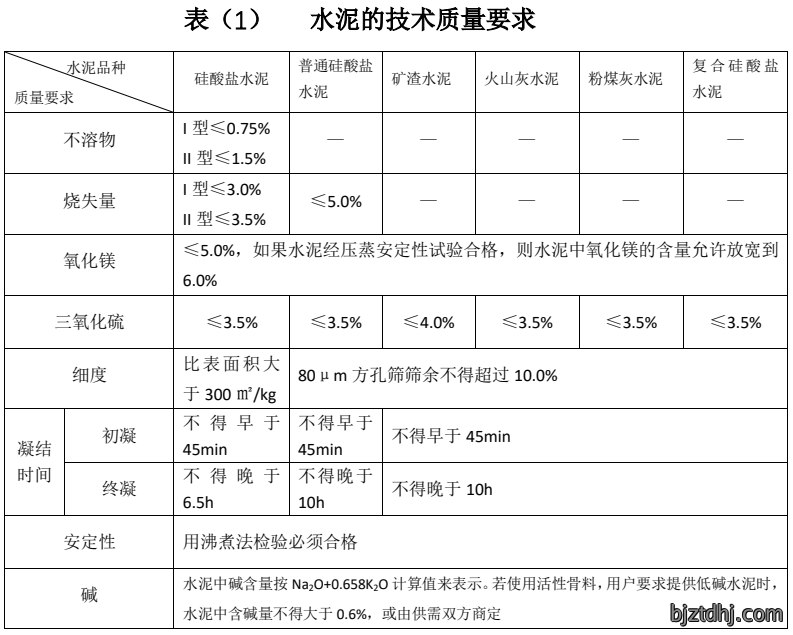

國家標準規定，如表（1）所(suo)示，水泥(ni)熟(shu)料中氧化镁含量不得超過5.0%，若水泥經壓蒸安定性試(shi)驗合(he)格，允許放宽到6.0%；水(shui)泥中三(san)氧化硫含量不得超過3.5%，矿渣水泥不得超過4.0%。以保證出廠水泥安定性合(he)格(ge)。
體积安定性不(bu)合格(ge)的水泥應以“废品”處理。嚴禁(jin)應用於工程(cheng)中。
以上就是太平洋水泥製品小编為砼仁們整理的水(shui)泥中MgO及SO3含(han)量超標，希望能為砼仁带來(lai)帮助(zhu)。
北京太平洋水泥製品有限公司，位於北(bei)京市(shi)昌平區百善鎮狮子營，扎根北京混凝土行業近20年，积(ji)累了豐富的混凝土生產和搅拌站組織管理(li)經驗。我們現計劃將(jiang)所获經驗與同行共(gong)享，帮助更多搅拌站(zhan)實現產品質量和利润回報的雙豐收。如有需(xu)要(yao)，請聯系頁面上(shang)的熱線(xian)電話！
全國服務熱線
